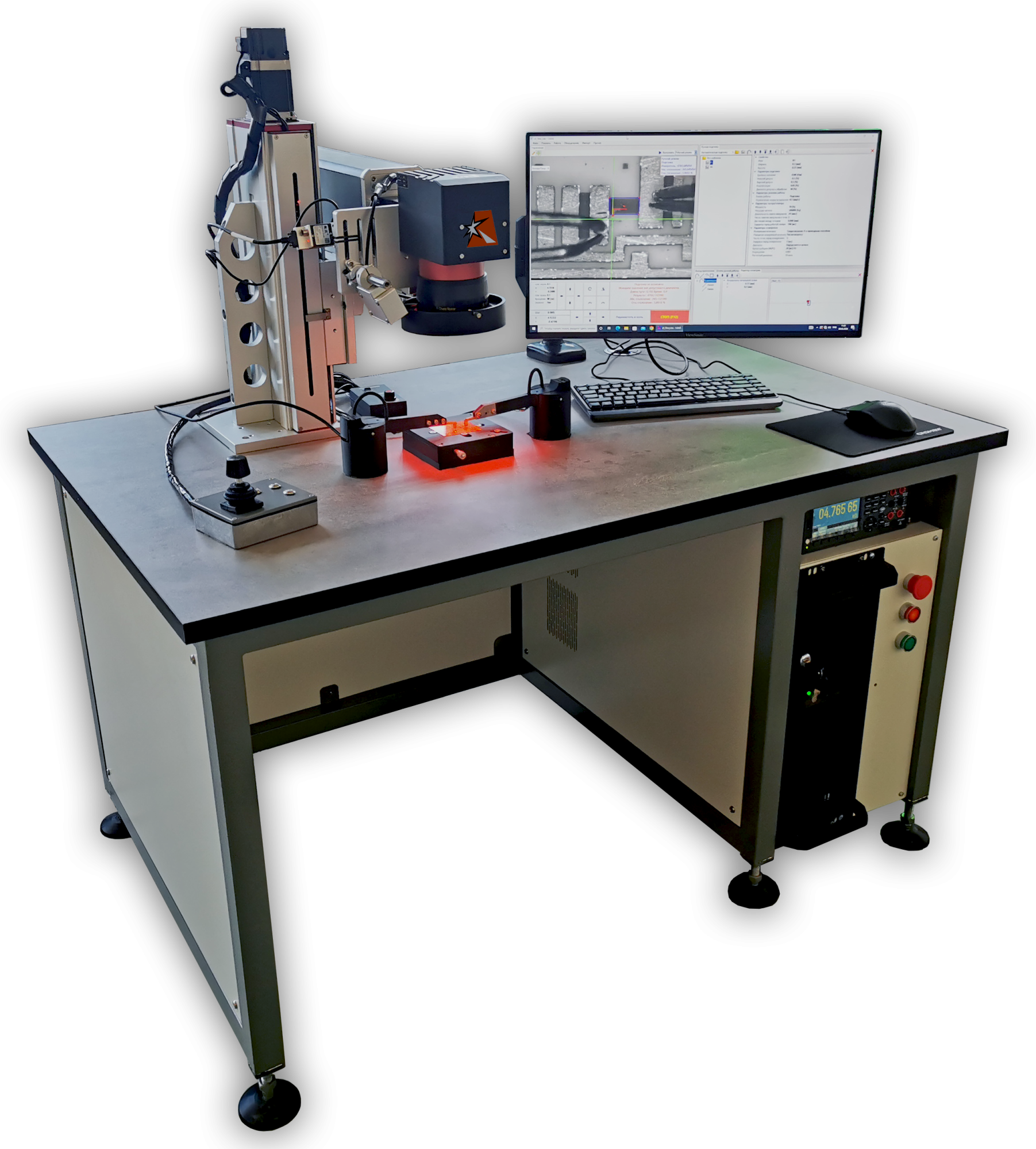

Установка зондов на контактные площадки выполняется оператором вручную. В установке реализовано два метода подгонки: 1) подрезка резистора выполнятся в автоматическом режиме по ранее выбранной оператором траектории реза (I-рез, L-рез, W –рез) до необходимого значения с указанной точностью; 2) помимо автоматического режима подгонки, в установке реализована функция ручной подрезки – траекторию реза выполняет сам оператор с помощью джойстика, а программа контролирует номинал подрезаемого элемента и при достижении необходимого диапазона сопротивления отключает воздействие лазерного излучения. Для визуального контроля технологического процесса и выполнения подрезки джойстиком в оптическую схему интегрирована видеокамера с отображением изображения на мониторе управляющего компьютера. Цифровая четырехпроводная измерительная система производит замер сопротивления изделия и передает данные в управляющую программу, обеспечивая высокую точность измерения и повторяемость.
Технические параметры
|
Модель |
LTM-400 |
|
Параметры лазерного излучения |
|
|
Тип лазера |
Иттербиевый импульсный волоконный |
|
Длина волны излучения |
1064 нм |
|
Мощность лазерного излучения |
до 20 Вт |
|
Частота модуляции |
20-50 кГц |
|
Параметры оптической системы |
|
|
Фокусное расстояние |
160 мм |
|
Максимальное рабочее поле |
100 х 100 мм |
|
Размер пятна излучения |
10-20 мкм |
|
Параметры координатной системы |
|
|
Максимальная скорость позиционирования луча |
900 мм/с |
|
Расчетный шаг перемещения |
1 мкм |
|
Задаваемая траектория реза при подгонке |
I, L, J, W |
|
Параметры цифровой измерительной системы |
|
|
Диапазон сопротивлений подгоняемых резисторов |
0,1-100 МОм |
|
Допускаемая погрешность контроля резистора Rх: |
|
|
В диапазоне менее 50 Ом не хуже |
±0,08% |
|
В среднем диапазоне более 50 Ом, менее 160 КОм не хуже |
±0,04% |
|
В диапазоне более 160 КОм не хуже |
±0,08% |
|
Эксплуатационные параметры |
|
|
Потребляемая мощность |
до 3 кВт |
|
Электропитание |
220 В / 50 Гц / 25 А |
|
Габаритные размеры |
1400 х 1000 х 1200 мм |
|
Вес |
180 кг |
