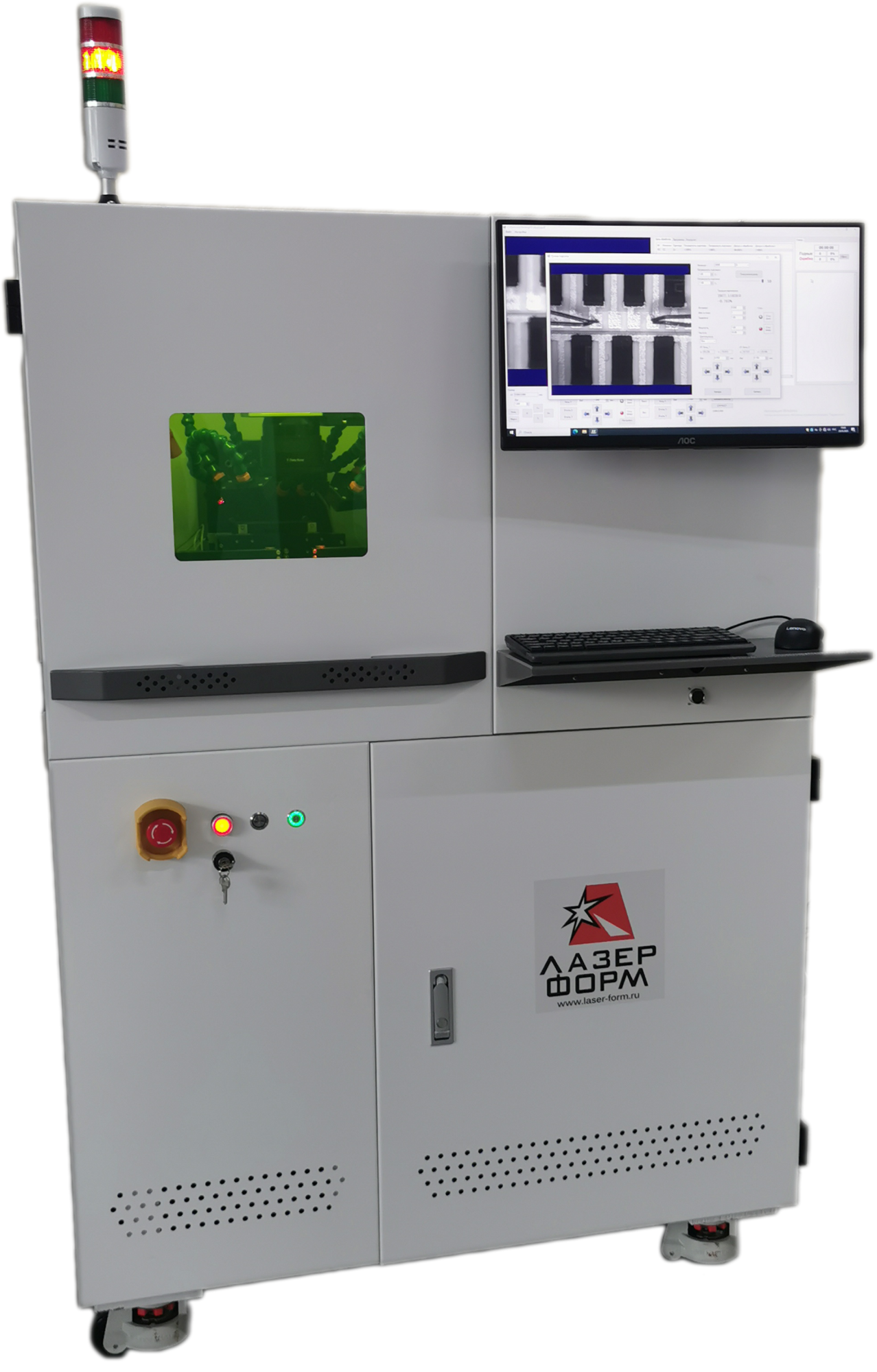

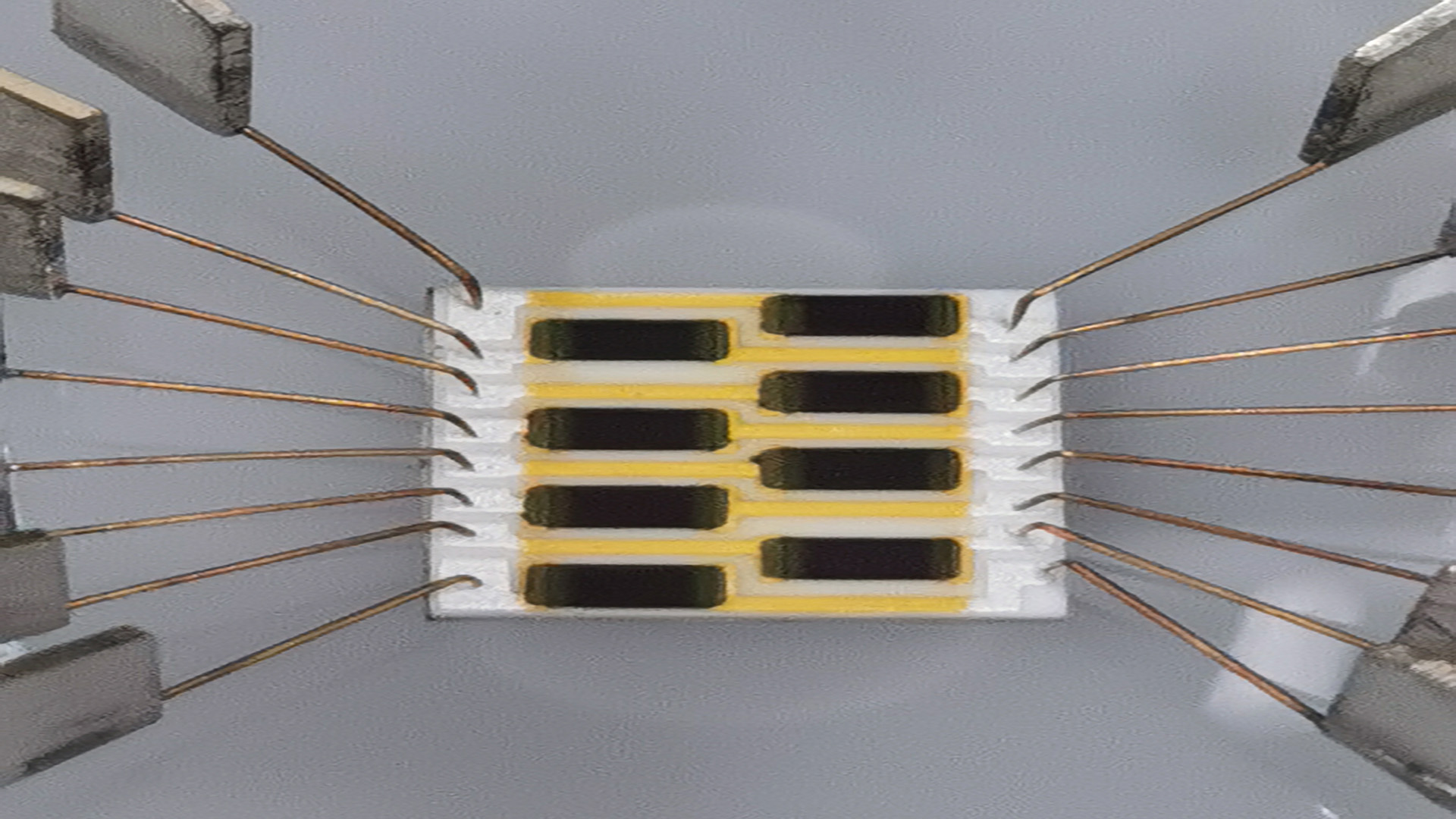

Преимуществами комплекса для лазерной подгонки резисторов серии LT-420G является высокая скорость обработки благодаря групповой подгонки нескольких резисторов за одну технологическую операцию. Цифровая измерительная система производит замер сопротивления до 48 независимых каналов группы резисторов с передачей данных в управляющую программу.
В качестве источников лазерного излучения комплекс для подгонки резисторов LT-420G может быть оборудован импульсным иттербиевым волоконным лазером (1064 нм) или ультрафиолетовым лазером (355 нм) в зависимости от требований заказчика по точности обработки и измерения.
Технические параметры
|
Модель |
LT-420G |
LT-420G-UV |
|
|
Параметры лазерного излучения |
|||
|
Тип лазера |
Иттербиевый импульсный волоконный |
Ультрафиолетовый лазер |
|
|
Длина волны излучения |
1064 нм |
355 нм |
|
|
Мощность лазерного излучения |
до 10 Вт |
до 5 Вт |
|
|
Частота модуляции |
20-50 кГц |
10-200кГц |
|
|
Параметры оптической системы |
|||
|
Фокусное расстояние |
не более 160мм |
||
|
Размер зоны обработки сканатором |
не более 100х100 мм |
||
|
Размер пятна излучения |
не более 20 мкм |
||
|
Параметры координатной системы |
|||
|
Рабочий ход XY координатного стола |
300 х 200 мм |
||
|
Максимальная скорость перемещения луча |
8000 мм/с |
||
|
Номинальная скорость при подгонке |
10-200 мм/с |
||
|
Расчетный шаг перемещения луча |
1 мкм |
||
|
Задаваемая траектория реза при подгонке |
I, L,J,W |
||
|
Параметры цифровой измерительной системы |
|||
|
Диапазон сопротивлений подгоняемых резисторов |
0,1-100 МОм |
||
|
Допускаемая погрешность контроля резистора Rх: |
|
||
|
В диапазоне менее 50 Ом не хуже |
±0,2% |
||
|
В среднем диапазоне более 50 Ом, менее 160 КОм не хуже |
±0,1% |
||
|
В диапазоне более 160 КОм не хуже |
±0,02% |
||
|
Эксплуатационные параметры |
|||
|
Потребляемая мощность |
до 3 кВт |
||
|
Электропитание |
220 В / 50 Гц |
||
|
Габаритные размеры |
1400 х 1000 х 1900 мм |
||
|
Вес |
650 кг |
||
|
|
|
|
|
Технологии и применение
Данное оборудование представлено в приборостроение и микроэлектроники при изготовлении различных систем связи, навигации, контроля и т.п.
Дополнительные опции
Система автоматической загрузки и выгрузки изделий
