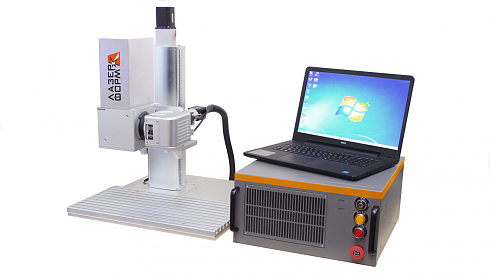

Лазерный гравировальный станок UNIVERSAL применяется для нанесения маркировочных надписей, штрих-кодов, логотипов, картинок и любой другой информации на детали, инструменты, приборы, таблички, сувениры, ювелирные изделия.
Функции
- автоматическая система фокусировки существенно сокращает время настройки на объект и за счет высокой точности фокусировки минимизирует количество бракованных изделий;
- система видеонаблюдения с отображением объекта обработки на экране управляющего компьютера. Данная система позволяет отображать место нанесения изображений и выполнять точное позиционирование на мельчайших деталях;
- интуитивно понятная программа управления, с возможностью работы с векторными и растровыми изображениями различных форматов;
- автоматизированный привод перемещения маркировочной головки по оси Z. Электронный датчик положения позволяет быстро перенастраиваться между изделиями с различной высотой и запоминать положение фокусирующей оптики по Z-координате;
- бестеневая система освещения изделия с возможностью регулировки яркости;
- предметная столешница выполненная из инструментальной стали, стойкой к механическим воздействиям;
- защитный экран предназначен для защиты органов зрения оператора от вредного воздействия лазерного излучения.
Технические параметры
| Модель | UNIVERSAL | ||
|---|---|---|---|
| Тип лазера | Иттербиевый импульсный волоконный | ||
| Длина волны | 1060 нм | ||
| Максимальная средняя мощность | 10 / 20 / 50 Вт | ||
| Частота импульсов | 20-100 кГц | ||
| Ресурс работы лазера, более | 100 000 часов | ||
| Сканирующее устройство | 2-х осевой гальванометрический сканатор | ||
| Рабочее поле обработки | 5х5 мм, 20х20 мм, 50х50 мм, 100х100 мм, 200х200 мм | ||
| Тип выводимых изображений | Векторные, растровые форматы, штрих-код | ||
| Охлаждение | Воздушное | ||
| Диапазон рабочих температур | 0 … 40 С | ||
| Потребляемая мощность | 0,5 кВт | ||
| Напряжение | 220 В, 50 Гц | ||
Технологии и применение
Лазерный гравировальный станок серии Universal позволяет решать широкий спектр задач в различных областях применения маркировки, благодаря использованию возможностей волоконного лазера и доступного для оператора программного обеспечения данную систему рекомендуется использовать для:
- маркировка промышленных изделий;
- маркировка режущего инструмента (фрезы, сверла, пильные диски и т.п.)
- нанесение рисунков и изображений любой сложности;
- цветная маркировка изделий из металлов;
- нанесение информации на приборные панели и шильды;
- нанесение штрих-кодов;
- маркировки ювелирной и сувенирной продукции.
